|
تفاصيل المنتج:
|
اسم المنتج: | عبر فيلم مغلفة لأغشية ماء البيتومين | مواد: | الكثافة |
---|---|---|---|
عملية الإنتاج: | عبر مغلفة | أداء: | استقرار الأبعاد الحرارية |
سماكة: | 0.09-0.26 | عرض: | 100-1250 مم |

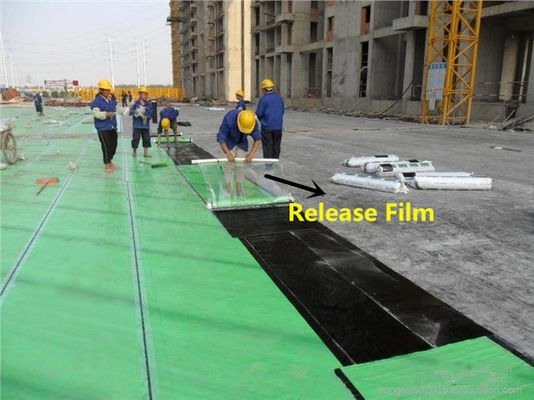

اللون: | أسود ، رمادي ، أزرق ، أخضر ، إلخ. | تطبيق: | البطانة ، غشاء تسرب المياه |
الطباعة: | يمكن أن تكون قابلة للتخصيص | عينة: | متاح |
إبراز: | فيلم مغلف بطبقة من البيتومين,فيلم مغلف بطبقة سفلية,فيلم مغلف بقطع لولبي |

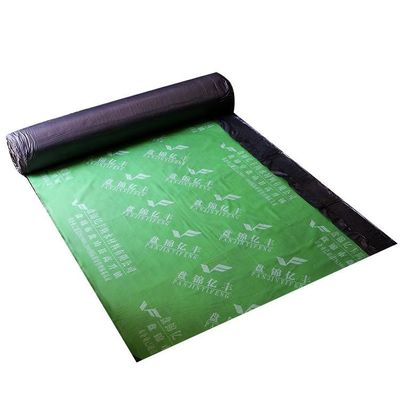

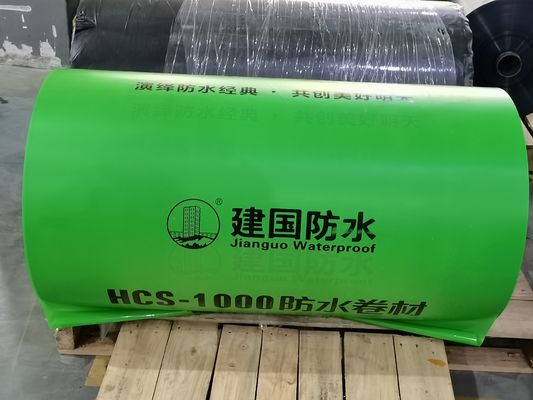

عبر فيلم مغلفة لأغشية ماء البيتومين
وصف:
عمليتنا الثلاث خطوات لتصنيع قوة عالية ،
المتانة والجودة هي مفتاح النجاح.
يتم بثق راتنجات البولي إيثيلين عالية الكثافة (HDPE) عبر عملية نفخ الغشاء
لتشكيل أنبوب.يتم تبريد الأنبوب وينهار في أنبوب مسطح.
► بعد تسطيح الأنبوب ، يتم إدخاله في موجه متعدد المراحل.أثناء التوجيه ،
يتم شد الفيلم في اتجاه الآلة محاذاة جزيئات البولي إيثيلين.
يكون الفيلم الناتج قويًا جدًا في اتجاه الماكينة.
► ثم يتم تلدين الأنبوب الموجه ولفه.يزيل خطوة التلدين
الإجهاد في الفيلم ويتحكم في الانكماش.
يحتفظ الفيلم الملدن بقوة MD العالية.
► الخطوة التالية من العملية هي القطع الحلزوني.في هذه الخطوة ، يتم تسطيح وتوجيه
أنبوب غير ملفوف ومدار ومُعاد نفخه ليشكل أنبوبًا دائريًا.
► نظرًا لتغذية الفيلم إلى الأمام وتدويره ، يتم قطعه على انحياز (حوالي 45 درجة) و
جرح.يكون اتجاه الفيلم الحلزوني 45 درجة في اتجاه الماكينة.
► يتم تثبيت أسطوانات القطع اللولبي النهائية على محاور الدوران المقابلة.
► يتم تغذية الأغشية من خلال الطارد وتصفيحها باتجاهات اتجاهها
عبرت عند 90 درجة.يتم تصفيح الأفلام مع طبقة من البولي إيثيلين.
► بعد التصفيح ، تتم معالجة السطح للفيلم بغرض التصاق الحبر ولأغراض الرسم.أخيرا،
الفيلم ملفوف على نواة إلى مقدار من الياردات المقدرة.
معامل:
لا. | العنصر | أداء | ||
SDM-30 | SDM-60 | |||
1 | خاصية الشد | قوة الشد / ميجا باسكال ≥ | 30 | 50 |
MaxF / (N / 50mm) ≥ | 200 | 300 | ||
استطالة مثل MaxF /٪ ≥ | 200 | |||
استطالة عند الكسر /٪ | 250 | |||
2 | تم اختبار رقم العينة بدون كسر بواسطة طريقة السقوط الحر ≥ | 8 | ||
3 | قوة المسيل للدموع (مسمار عرقوب) / N | 60 | ||
4 | قوة تمزق الزاوية / N | 25 | ||
5 | الاستقرار الحراري | 120 ℃ ، 10 دقيقة ، لا لمبة ، لا تشوه | ||
6 | المرونة المبردة ℃ |
-35 ، لا شقوق ، لا تشقق |
||
7 | الشيخوخة الحرارية | مظهر | لا لمبة ، لا تشوه | |
MaxF اللاحقة /٪ ≥ | 80 | |||
استطالة عند MaxF /٪ ≥ | 200 | |||
استطالة عند الكسر /٪ | 200 | |||
8 | التجوية الاصطناعية | مظهر | لا لمبة ، لا تشوه | |
MaxF اللاحقة /٪ ≥ | 70 | |||
استطالة عند MaxF /٪ ≥ | 180 | |||
استطالة عند الكسر /٪ | 180 |
لماذا كروس مغلفة؟
طلب:
اتصل شخص: Mr. Aaron.Zhang
الهاتف :: 0086-15901747869
